|
各类滤布性能对比
|
性能
|
涤纶滤布
|
丙纶滤布
|
锦纶滤布
|
|
耐酸性
|
强
|
良好
|
较差
|
|
耐碱性
|
耐弱碱
|
强
|
良好
|
|
耐腐性
|
良好
|
不好
|
不好
|
|
导电性
|
很差
|
良好
|
较好
|
|
断裂伸长
|
30%-40%
|
大于涤纶
|
18℃-45℃
|
|
回复性
|
很好
|
略好于涤纶
|
在10%早长时间回复率在90%以上
|
|
耐磨性
|
很好
|
好
|
|
|
耐热性
|
120℃
|
90℃
|
130℃
|
|
软化性
|
230℃-240℃
|
140℃-150℃
|
200℃
|
|
熔化性
|
255℃-265℃
|
165℃-170℃
|
220℃
|

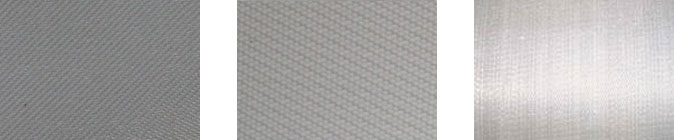

涤纶纤维系列过滤布
涤纶长纤维滤布
长纤维滤布是通过对散丝的拼捻织造而成，增强了织物的断裂强度。拼捻后生产的工业用布的强度比散丝织成的工业用布经纬强度增强一倍以上。涤纶长纤表面光滑、耐磨性好、强力高，通过拼捻后强度更高、耐磨性更好。从而使织物透气性好、漏水快、清洗方便。但不适合易粘性过滤产品。涤纶长丝比涤纶短纤维强度高、漏水性强、耐磨性好。
涤纶短纤维滤布
涤纶短纤维原材料结构短而毛。而涤纶长纤维，原料结构长而光滑，通过拼捻后涤纶长丝比短纤维断裂强度高，由于材料光滑，织出的成品透气性好，而涤纶短纤维由于原料毛，织出的织物密集，通气性能差。
|
材料
|
品名
|
断裂强度（N/5*20cm）
|
经纬密度(根/10cm)
|
厚度（mm）
|
重量
（g/㎡）
|
透气度
L/㎡.s
|
织物组织
|
|
涤 纶 长 丝
|
60-8(30)
|
1363/111.6
|
260.0/221.6
|
0.27
|
125.6
|
130.6
|
平纹
|
|
60-10(240)
|
2508/958.0
|
225.6/156.0
|
0.42
|
219.47
|
36.1
|
平纹
|
|
60-9(620)
|
2202/1776
|
205.6/160.8
|
0.47
|
257
|
32.4
|
平纹
|
|
60-7（621）
|
3026/2288
|
191.2/134.0
|
0.65
|
342.4
|
37.8
|
平纹
|
|
涤 纶 短 纤
|
5926(120-7)
|
4498/4044
|
260/202
|
1.42
|
610
|
54
|
斜纹
|
|
734(120-12)
|
2072/1633
|
232/166
|
0.62
|
245
|
480
|
斜纹
|
|
745(120-13)
|
1936/730
|
232/196
|
0.48
|
210
|
125
|
平纹
|
|
747(120-14)
|
2026/1485
|
226/158
|
0.53
|
248
|
120
|
平纹
|
|
758(120-15)
|
2594/1909
|
194/134
|
0.73
|
330
|
100
|
平纹
|
|
3927(120-16)
|
4598/3154
|
156/106
|
0.9
|
524
|
18
|
平纹
|
|
728(120-17)
|
2753/1869
|
246/310
|
0.89
|
360
|
180
|
斜纹
|
|
729
|
3180/2157
|
307/201
|
0.72
|
315
|
120
|
缎纹
|
|
208
|
2788/1930
|
360/276
|
1.43
|
400
|
280
|
斜纹
|
|
822
|
5760/3480
|
260/102
|
1.65
|
940
|
22
|
斜纹
|

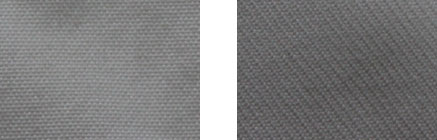

丙纶纤维系列过滤布
丙纶短纤维，纤维短，纺成的纱线带毛。丙纶长纤维，纤维长，形成的纱线光滑，所以丙纶长纤维比短纤维断裂强度高，透气性好。有丙纶短纤维织造成的工业用布，布面带毛，粉末过滤和压力过滤效果均比长纤维好。而丙纶长纤维织成的工业用布，布面光滑，透气性好，适合粉末过滤。丙纶长纤有五十多个品种，丙纶短纤有十多个品种，还可以根据要求更改花纹、密度、织法。
|
品名
|
断裂强度
（N/5*20cm）
|
经纬密度
（根/10cm）
|
厚度
（mm）
|
重量
（g/㎡）
|
透气度
L/㎡.S
|
织物组织
|
|
521
|
2608/2050
|
214.8/150.8
|
0.79
|
302.7
|
216.5
|
斜纹
|
|
522
|
2104/1633
|
244/173
|
0.41
|
155
|
73.44
|
平纹
|
|
534
|
2501/1894
|
193.6/100.0
|
0.99
|
368.1
|
41.2
|
平纹
|
|
4212短纤
|
2672/1342
|
236.4/123.2
|
1.34
|
389.4
|
85.6
|
斜纹
|
|
700A
|
3426.6/2819.4
|
204/106
|
0.7
|
350
|
117.9
|
平纹
|
|
700B
|
4648.0/2866.6
|
188/114
|
0.59
|
280
|
254.2
|
斜纹
|
|
700AB
|
6865.4/416.7
|
378/235
|
1.15
|
580
|
82
|
斜纹+平纹
|
|
750A(840A)
|
4466/2905
|
168/131
|
0.85
|
330
|
42
|
平纹
|
|
750B(840B)
|
5234/3489
|
256/141
|
0.99
|
420
|
76
|
斜纹
|
|
750AB(840AB)
|
6718/5421
|
333.8/204.4
|
1.36
|
489.9
|
24.5
|
平纹
|
|
840-1
|
5275/3948
|
252/146
|
0.9
|
440
|
45.5
|
斜纹
|
|
840-2
|
5928/4086
|
283/142
|
1
|
490
|
40.7
|
斜纹
|
|
840-3
|
6282/4858
|
311/134
|
1.1
|
520
|
27.2
|
斜纹
|
|
858
|
4418/3618
|
251/124
|
0.88
|
380
|
240.7
|
斜纹
|
|
4218
|
8568/5427
|
456/94
|
1.32
|
660
|
38.4
|
斜纹
|
|
4135
|
6797/2508
|
346/83
|
1.02
|
510
|
19.12
|
平纹
|
|
4422
|
2643/1514
|
181/94
|
1.18
|
480
|
17.86
|
斜纹
|
|
1000A
|
5585.7/4089.2
|
204/102
|
0.85
|
435
|
9.83
|
平纹
|
|
1000B
|
6636/1481
|
204/110
|
0.79
|
430
|
21.49
|
斜纹
|
|
1500-1
|
5628/3701
|
251/118
|
1.42
|
725
|
29.38
|
斜纹
|
|
108B
|
8721/4642
|
503/133
|
1.1
|
600
|
13.6
|
两面斜纹
|
|
108C
|
8367/4797
|
504/177
|
1.03
|
600
|
22.96
|
缎纹
|
|
丙纶输送带
|
10398/8006
|
448/141
|
0.9
|
900
|
8.2
|
重平纹
|

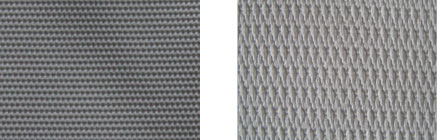

锦纶纤维系列过滤布
锦纶纤维强力高，强度为4-5.3Cndtex，伸长率为18%-45%。在10%伸长时弹性恢复率在90%以上。锦纶的强力在纤维中最强，据测定锦纶纤维的耐磨为棉纤维的10倍，粘胶的50倍，耐磨性居各种纤维之首，所以与橡胶压在一起是制汽车轮胎的理想材料。锦纶纤维耐强碱、弱酸，在95℃下用N奥（10%）处理16h后强度损失可忽略不计，但锦纶不耐光易变色发脆，因此锦纶织物不因长期在日光下暴晒。
|
类别
|
品号
|
经纬密度（根/10cm）
|
单位面积质量（g/㎡）
|
经纬断裂强度(N/5*20cm)
|
透气度（L/㎡/s）
|
织物组织
|
|
锦纶长纤维系列
|
407
|
240/187
|
195
|
1910/1540
|
30
|
平纹
|
|
663
|
192/140
|
264
|
2300/1940
|
28
|
平纹
|
|
601
|
132/114
|
222
|
2500/2480
|
220
|
平纹
|
|
301
|
275/250
|
106
|
2010/1980
|
114
|
平纹
|
|
856
|
306/133
|
450
|
4800/3200
|
220
|
斜纹
|
|
636
|
244/122
|
390
|
4600/2200
|
45
|
平纹
|
|
5432
|
212/126
|
395
|
3800/2150
|
35
|
平纹
|

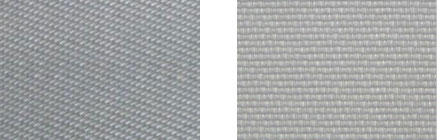

单复丝滤布
此种产品主要是由原材料PA6，PE，PP及聚偏氟乙烯机织而成，从而满足了一些客户的特殊需求。此产品具有耐磨特点，断裂强度，伸长率特好。
特性：
A：固型物后的捕集效果好，使用寿命厂
B：过滤速度快，堵塞少，过滤速度稳定
C：滤渣剥离性良好，无伸缩，尺寸稳定性好
新型高效滤布具有极高的透气性、其寿命及过滤量也较短纤维物或长纤维物高出近10倍。它别适用于氧化铝，磷肥行业、水泥、冶炼、化工、化纤等连续生产的环境、其寿命较长，可大幅度提高劳动生产率，减轻工人劳动强度，是一种新型高效滤布
|
型号
|
材料
|
重量（g/sqm）
|
根/10cm
|
厚度（mm）
|
断裂强度F（N/5*20cm）
|
断裂伸长率%
|
透气度（L/m2.s
|
织法
|
|
|
|
|
经
|
纬
|
|
经
|
纬
|
经
|
纬
|
|
|
|
2070
|
pp
|
290
|
433
|
141
|
0.51
|
3360.75
|
2344.25
|
24.73
|
32.53
|
72.5
|
缎纹
|
|
PRCH2070
|
pp
|
320
|
430
|
133
|
0.60
|
3329.25
|
2855
|
37.17
|
23.2
|
173.8
|
缎纹
|
|
1012
|
PET
|
270
|
129
|
118
|
0.11
|
1949.4
|
1654
|
31.03
|
25.13
|
4604
|
网
|
|
PR1620
|
PP
|
400
|
614
|
248
|
0.99
|
4335
|
3445.752
|
31.57
|
24.87
|
226.75
|
斜纹&平纹
|
|
2815
|
PP
|
330
|
566
|
244
|
0.48
|
4041.5
|
2523.5
|
27.3
|
26.87
|
17.45
|
斜纹
|
|
PP2070
|
PP
|
455
|
449
|
94
|
0.80
|
3761.5
|
5425.5
|
28.4
|
31.83
|
45.33
|
平纹
|
|
2810
|
PP
|
210
|
630
|
551
|
0.50
|
1488.25
|
1949.4
|
34.13
|
26.53
|
518.33
|
缎纹
|
|
2042
|
PP
|
330
|
590
|
173
|
0.48
|
4075
|
1561.5
|
34.07
|
27
|
58.92
|
2/3斜纹
|
|
PP1820
|
PP
|
380
|
208
|
141
|
0.88
|
6541.5
|
2615
|
22.47
|
15.93
|
2430.25
|
斜纹
|
|
PR1650
|
PP
|
300
|
62
|
70
|
1.05
|
3153.5
|
3311.5
|
22.73
|
14.63
|
7464
|
平纹
|
|
PET1521
|
PET
|
390
|
590
|
157
|
0.66
|
4216.5
|
1445
|
26.4
|
24.17
|
1956.5
|
缎纹
|
|
PP4838
|
PP
|
460
|
204
|
78
|
1.01
|
5227.5
|
3603.5
|
24.63
|
20.83
|
1311
|
斜纹
|
|
PA4917
|
PA
|
130
|
212
|
173
|
0.41
|
1433.5
|
1288.5
|
31.27
|
24.8
|
7321
|
斜纹
|
|
PS2418
|
PE
|
420
|
94
|
70
|
1.5
|
4331.5
|
3160.
|
21.03
|
19.5
|
1280
|
网
|
|
PR2020
|
PP
|
420
|
440
|
204
|
0.78
|
4493.5
|
2623.5
|
28.3
|
30.07
|
173
|
斜纹
|
|
PR2816
|
PP
|
380
|
1196
|
346
|
0.58
|
3715.4
|
2016.6
|
32.2
|
33.97
|
36.9
|
缎纹
|
|
PA1417
|
PA
|
335
|
551
|
157
|
0.59
|
3882
|
1356.6
|
33.27
|
33.27
|
1292.6
|
缎纹
|
|
